Præcis dokumentation er central, når der arbejdes med bygninger, produktionsanlæg eller tekniske installationer. Moderne 3D-scanning og digital tvilling-teknologi gør det muligt at skabe et detaljeret overblik over eksisterende miljøer, hvilket forenkler planlægning, driftsoptimering og sikrer, at de registrerede data stemmer overens med de faktiske forhold. Teknologien anvendes i vid udstrækning inden for både byggeri og industri, hvor integration af data i CAD- og BIM-platforme er væsentlig for at opnå høj geometrisk nøjagtighed. Her gennemgås de vigtigste fordele ved 3D-scanning, relevante overvejelser samt praktiske anvendelsesmuligheder. Digitalisering af dokumentationen kan betyde færre fejl under hele procesforløbet og muliggøre opdateringer i takt med projektets fremdrift. En nøjagtig registrering bidrager desuden til en bedre forståelse for ethvert anlægs faktiske geometri, hvilket har betydning for efterfølgende drift og vedligehold.

Hvorfor digital dokumentation med 3D-scanning er relevant

Nutidens bygge- og anlægsprojekter stiller store krav til præcise opmålinger. Fejl i traditionelle målemetoder kan føre til efterfølgende rettelser og ekstra udgifter. Med 3D-scanning opnås en digital kopi af det fysiske miljø, hvor selv mindre detaljer registreres nøjagtigt.

Teknologien er særlig nyttig ved komplekse projekter med flere aktører. Når alle har adgang til samme digitale grundlag, reduceres risikoen for misforståelser og fejl betydeligt. Desuden kan scanning suppleres med punktskyer og visuelle modeller, som styrker samarbejdet på tværs af faggrupper.

Denne metode kan også lette kommunikationen mellem bygherre, rådgivere og udførende, da alle arbejder ud fra opdaterede og visuelle data. Desuden sparer brugen af 3D-scanning tid i feltet og minimerer behovet for gentagne, manuelle opmålinger, hvilket typisk reducerer omkostninger og logistik.

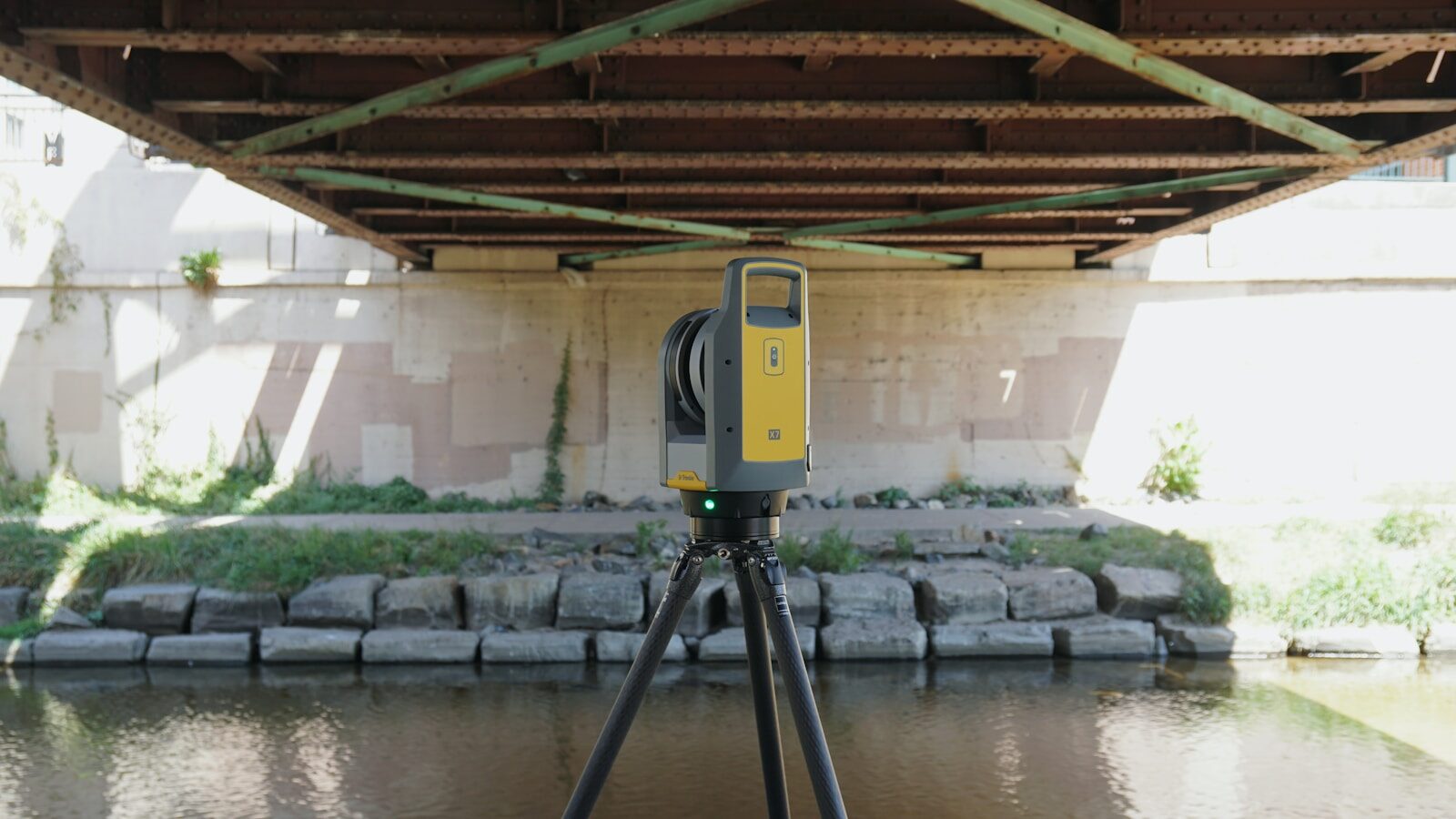

Scanning Partner arbejder med digitale dokumentationsløsninger til byggeri og industri, hvor punktskyer omsættes til modeller, der kan bruges direkte i projekteringen. Ved 3D-modellering hos Scanning Partner kombineres terrestrisk laserscanning med dronemåling, så både indvendige rum og udvendige flader dækkes.

Hvad du bør overveje før valg af 3D-modellering

For at få størst muligt udbytte af 3D-modellering bør valget af løsning tage højde for både tekniske og økonomiske forhold. Det er væsentligt først at vurdere projektets omfang, altså om der er tale om en mindre renovering eller et større anlæg. Jo mere kompleksiteten stiger, desto højere krav stilles der til både scanningsudstyr og efterfølgende databehandling. Terrestrisk laserscanning ligger typisk omkring 1 til 4 millimeter på bygninger, mens dronefotogrammetri normalt ligger omkring 10 til 50 millimeter.

Det anbefales også at undersøge, hvordan løsningen kan integreres med eksisterende CAD- eller BIM-systemer. En effektiv integration sikrer nem dataoverførsel uden tab af detaljer eller nøjagtighed, hvilket sparer tid og reducerer fejlkilder gennem projektets faser.

Fremtidige behov kan også have betydning. Skal modellen opdateres løbende, eller drejer det sig om en enkeltstående kortlægning? Muligheden for fleksibilitet gør det lettere at tilpasse dokumentationen, efterhånden som projektet udvikler sig.

Yderligere bør du overveje, hvilke formater og hvilken detaljeringsgrad der er nødvendig for at udnytte data bedst muligt. Åbne formater som E57 og IFC understøtter udveksling mellem forskellige systemer, mens RVT er bundet til Revit, og LAS eller den komprimerede variant LAZ typisk anvendes til terrændata. Måletolerance, koordinatsystem, kontrolpunkter og punktæthed bør fremgå af aftalen, fordi en punktafstand på to millimeter ikke er det samme som en absolut positionsnøjagtighed på to millimeter. Med de rette valg allerede i foranalysefasen kan dokumentationen tilpasses projektets udvikling.

Anvendelse i praksis inden for byggeri og industri

Efter gennemført scanning opstår en række anvendelsesmuligheder. Inden for byggeri anvendes den digitale model ofte som grundlag for projektering ved ombygninger eller udvidelser. Facility management kan bruge præcis registrering af tekniske installationer til bedre planlægning af vedligeholdelse eller ændringer.

I industrien kan digitale tvillinger hjælpe med at identificere flaskehalse i produktionen og optimere arbejdsprocesserne. Modellerne kan desuden anvendes til værdifastsættelse eller som grundlag for løbende kontrol af anlæggets stand.

Digital dokumentation kan desuden anvendes til visualisering af ændringer eller simulering af fremtidige indgreb. Det er eksempelvis muligt at teste forskellige løsningsforslag virtuelt, før de gennemføres i praksis, hvilket reducerer risikoen for uhensigtsmæssige omkostninger eller driftsforstyrrelser på selve anlægget.

Uanset projektets størrelse bidrager digital dokumentation med valide data fra start til slut og understøtter et solidt beslutningsgrundlag gennem hele processen. De præcise og opdaterede data understøtter også hurtigere problemløsning og forbedret forvaltning, både i udførelsesfasen og i den løbende drift.
